工程塑料類型多樣且使用普遍，因其優(yōu)良的性能常被用于替代金屬復(fù)合材料。下邊小編將從基本上性能、生產(chǎn)加工關(guān)鍵點(diǎn)及運(yùn)用來為各位詳細(xì)介紹ABS、PA、PC三大工程塑料。

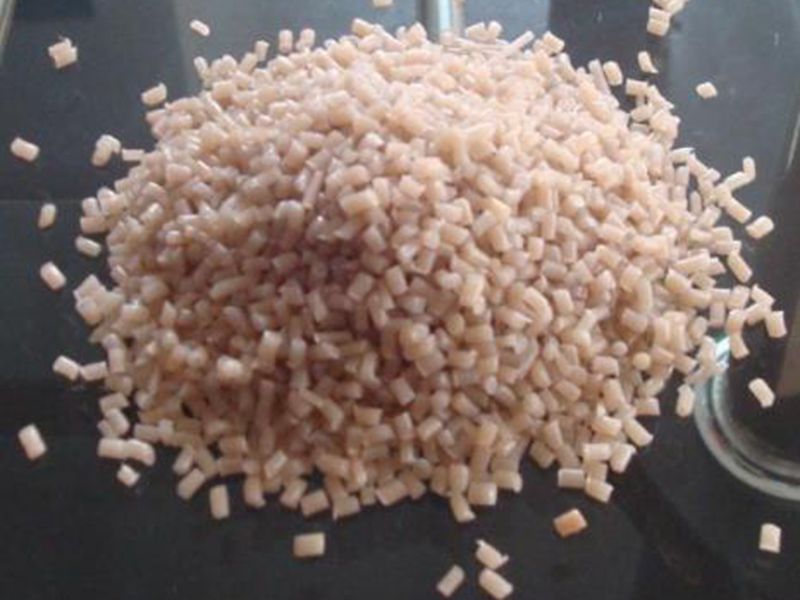

一、聚丙烯腈-丁二烯-苯乙烯(ABS)

基本上特性

比例：1.05g/cm3

成型收縮率：0.4-0.7%

成型溫度：200-240℃

干躁標(biāo)準(zhǔn)：80-90℃、2鐘頭

原材料性能

1、綜合性性能不錯(cuò)、沖擊性強(qiáng)度較高、有機(jī)化學(xué)可靠性、電性能優(yōu)良;

2、可做成兩色塑料件，且可表面不銹鋼，噴涂解決;

3、有高抗撕裂、高耐高溫、阻燃性、提高、全透明特點(diǎn);

4、流通性比HIPS差一點(diǎn)，比PMMA、PC等好，柔韌度好。

生產(chǎn)加工關(guān)鍵點(diǎn)

1、不定形料，流通性中等水平，吸潮大，務(wù)必完全干躁，表面規(guī)定光澤度的塑料件須長期加熱干躁80-90度，3鐘頭。

2、宜取高料溫、白模溫，但料溫過高易溶解(溶解溫度為>270度)，對(duì)精密度較高的塑料件，模溫宜取50-60度，對(duì)高光澤、耐高溫塑料件，模溫宜取60-80度。

3、如需處理夾波浪紋，需提升原料的流通性，采用高料溫、白模溫，或是更改入水位線等方式 。

4、如成型耐高溫級(jí)或阻燃性級(jí)原材料，生產(chǎn)制造3-7天之后模貝表面會(huì)殘余塑膠溶解物，造成模貝表面發(fā)光，需對(duì)模貝立即做好清除，與此同時(shí)模貝表面需增多排氣管部位。

運(yùn)用范疇：制做一般機(jī)械零件，減磨耐磨損零件，傳動(dòng)系統(tǒng)零件和通訊器材零件。

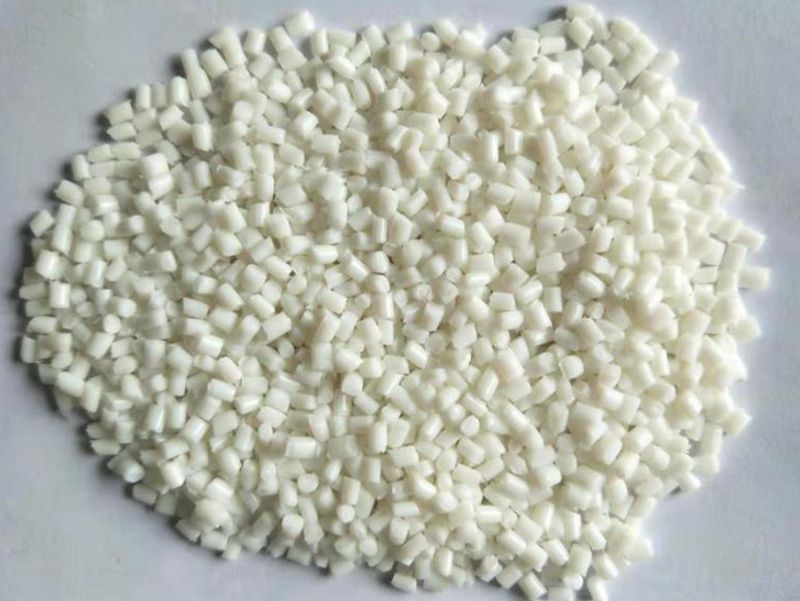

二、聚酰胺(PA)

基本上特性

比例：1.14g/cm3(PA6)、1.15g/cm3(PA66)、1.05g/cm3(PA1010)

成型收縮率：0.8-2.5%(PA6)、1.5-2.2%(PA66)

成型溫度：220-300℃

干躁標(biāo)準(zhǔn)：100-110℃、12鐘頭

原材料性能

堅(jiān)毅、耐磨損、耐酸堿、耐潮、抗酶菌，但吸濕大。滌綸6延展性好、沖擊性硬度高、吸濕很大;PA66性能好于PA6、抗壓強(qiáng)度高、耐磨性能好;PA610與PA66類似、但吸濕小、彎曲剛度低;PA1010透明色、吸濕小、抗寒性不錯(cuò)。

生產(chǎn)加工關(guān)鍵點(diǎn)

1、結(jié)晶體料溶點(diǎn)較高，熔化溫度范疇窄，耐熱性差，模溫超出300度、停留時(shí)間超出30min即溶解。容易吸潮，需干躁，水分含量不能超出0.3%;

2、流通性好，易溢料。宜用鎖緊時(shí)噴頭，并應(yīng)加溫;

3、成型收攏范疇及收縮率大，專一性顯著，易出現(xiàn)縮松、形變等;

4、模溫按塑料件壁厚在20-90度區(qū)域內(nèi)選擇，注入工作壓力按注塑機(jī)種類、模溫、塑料件外形規(guī)格、模貝澆筑系統(tǒng)軟件選中，成型周期時(shí)間按塑料件壁厚選中。環(huán)氧樹脂黏度鐘頭，注入、制冷時(shí)間應(yīng)取長，并且用工業(yè)白油作脫膜劑;

5、模貝澆筑體系的方式和規(guī)格，擴(kuò)大過流道和進(jìn)膠口規(guī)格可減小出現(xiàn)縮水。

運(yùn)用范疇：制做一般機(jī)械零件、減磨耐磨損零件、傳動(dòng)系統(tǒng)零件，及其化工廠、家用電器、儀表盤等。

PA是一種性能優(yōu)質(zhì)的工程塑料，具備良好的結(jié)構(gòu)力學(xué)性能，突顯的抗腐蝕、耐磨性能、耐溫性、高韌性等優(yōu)勢(shì)。聚賽龍對(duì)其完成提高、阻燃性改性材料，能夠明顯提升其耐溫性、應(yīng)變速率規(guī)格穩(wěn)定及阻燃等級(jí)，廣泛運(yùn)用于車輛、電子電器、氣動(dòng)工具等領(lǐng)域。

三、聚碳酸酯(PC)

基本上特性

比例：1.18-1.20g/cm3

成型收縮率：0.5-0.8%

成型溫度：230-320℃

干躁標(biāo)準(zhǔn)：110-120℃、8鐘頭

原材料性能

沖擊性硬度高，規(guī)格穩(wěn)定好，沒有顏色全透明，上色性好，電絕緣性能、耐蝕性、耐磨性能好，但自潤濕性差，有地應(yīng)力裂開趨向，高溫易水解反應(yīng)，與其他環(huán)氧樹脂相容性差。

生產(chǎn)加工關(guān)鍵點(diǎn)

1、不定形料，耐熱性好，成型溫度范疇寬，流通性差。吸潮小，但對(duì)水比較敏感，需經(jīng)干躁解決。成型收縮率小，易產(chǎn)生熔化裂開和應(yīng)力，故應(yīng)嚴(yán)控成型標(biāo)準(zhǔn)，塑料件需經(jīng)退火處理;

2、熔化溫度高，黏度高，超過200g的塑料件最宜加熱型的延長噴頭;

3、制冷速度更快，模貝澆筑系統(tǒng)軟件以粗、短為標(biāo)準(zhǔn)，宜設(shè)冷料井，進(jìn)膠口宜取大，模貝宜加溫;

4、料溫過低會(huì)導(dǎo)致欠料，塑料件暗淡無光，料溫過高易溢邊，塑料件出泡。模溫低時(shí)收縮率、延伸率、耐沖擊硬度高，抗彎強(qiáng)度、抗壓強(qiáng)度、抗拉強(qiáng)度低。模溫超出120度時(shí)塑料件制冷慢，易形變粘模。

運(yùn)用范疇：制做儀表盤小零件、絕緣層全透明件和抗沖擊零件。
